1 引言

土壤水是陆面与大气水热交换的关键纽带,又是地球生态系统中植被更替及土壤碳循环的重要控制因子^[1,2]。作为水循环及水热平衡的重要组成部分,其在陆表能量变换及陆面与大气相互作用过程中起到至关重要的作用^[3,4,5]。另外,作为气候变化的敏感因子,土壤水分通过改变地表反射率、地表蒸散发过程及潜热、显热形式的能量输送过程对气候变化产生显著影响^[6,7,8,9]。土壤湿度作为关键变量已在各种自然环境过程的模拟中得到充分考虑^[1],包括水文过程模拟^[10]、地表径流预测^[11]、地表蒸散发模拟^[12]和数值天气预报^[13]等。同时,由于地表空间异质性,站点数据无法反映空间大尺度连续的土壤湿度变化,因而卫星遥感和再分析同化数据对于空间大尺度土壤水分时空特征的研究具有重要意义^{[1, 14]}。

青藏高原受高原地势和大气环流影响,呈现从东南温暖湿润向西北寒冷干旱过渡的气候变化特征^[15]。随着全球变暖,青藏高原变暖趋势明显高于全球其他地区,进而导致冻土融化、湖泊面积扩大,同时引起水文循环变异、水资源短缺、生物多样性减少等问题^{[16,17,18,19]}。青藏高原被认为是全球气候变化中的敏感区^[20],它通过热力和动力过程对周边区域乃至亚洲气候产生重要影响^[21,22]。目前对青藏高原土壤湿度研究相对较少,主要集中在数据验证方面。Chen等用SMTMN中55个站点实测数据从冻结期和融化期两个时段对AMSR-E遥感反演土壤水和GLDAS四个模型土壤水数据在青藏高原中部进行评估^[14],Su等使用Tibet-Obs土壤水数据集对卫星反演数据和ECMWF数据进行评估^[23,24],Zeng等通过3个站网数据对多个遥感数据集（AMSR-E、AMSR2、SMOS、ECV）和ERA-Interim再分析数据进行评估^[25],Bi等对GLDAS中不同模型数据进行评估^[26]。基于已有研究进展,为全面评估现有遥感反演和再分析同化的青藏高原土壤水数据集,本文全面收集了所有可获取的实测站点土壤水数据（SMTMN和Tibet-Obs）,在考虑数据的空间分辨率及时间长度基础上,选择对土壤水估计较好的遥感反演和同化数据（ECV、ERA-Interim、MERRA、Noah）,从多空间尺度（0.25°×0.25°,0.5°×0.5°,1°×1°）、多时间段（冻结期：11月-来年4月;融化期：5月-10月）角度,采用多评价指标（R、RMSE、Bias）进行评估,进而选择出具有长历时、高时空分辨率和高精度的土壤水数据集。本文对进一步研究青藏高原土壤水对能量平衡和水文循环过程影响及其对周边地区气候的影响具有重要指导意义。

2 研究区与数据

2.1 研究区概况

青藏高原平均海拔超过4000 m,是世界上海拔最高的高原,被称为“世界屋脊”和“第三极”。青藏高原西高东低,高原腹地年均温在0 ℃之下,年降水量由2000 mm递减至50 mm以下,高原上湖泊众多,为东亚、南亚和东南亚众多河流的发源地,因而青藏高原又称为“亚洲水塔”^[27,28]。本文使用的研究区并不是严格的青藏高原区域,其结合了广义的喜马拉雅—青藏高原地区以及该区域的地形地势图,本文研究区范围位于25°N~40°N,70°E~105°E（图1）。

显示原图| 下载原图ZIP| 生成PPT

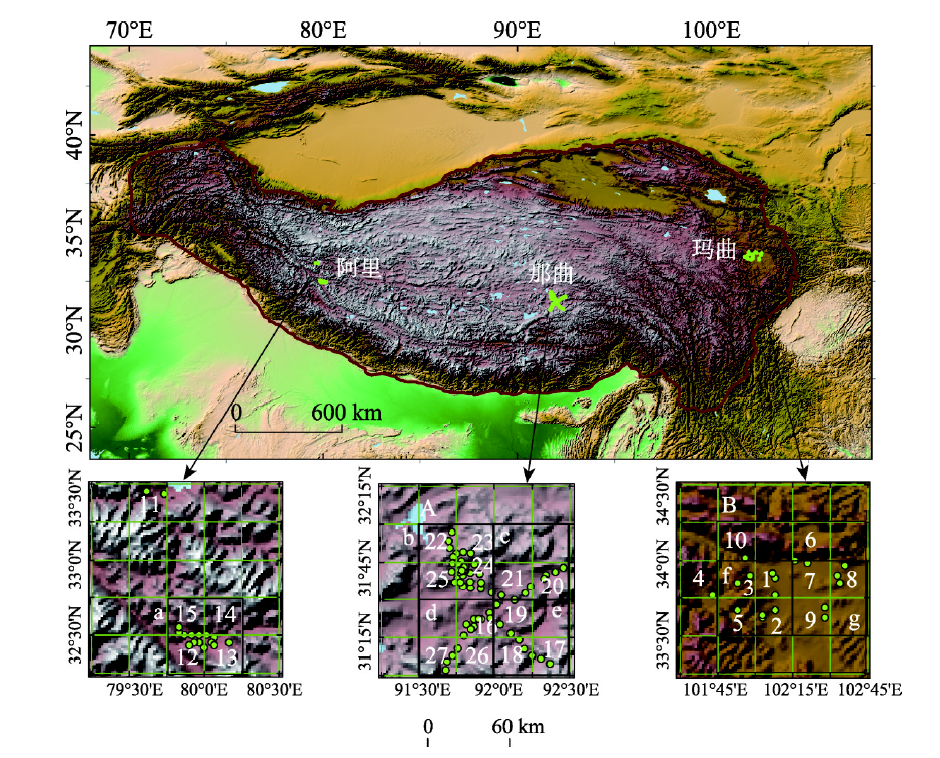

图1   青藏高原和实测土壤水观测站网位置示意图

Fig. 1   Locations of the Tibetan Plateau and related in-situ soil observatory stations

2.2 实测数据

青藏高原土壤水观测站网主要有：① 青藏高原土壤温湿度观测站网（Tibet-Obs）,其分布在3个区域,分别为寒冷干旱区的阿里观测站网、寒冷半干旱区的那曲观测站网和寒冷湿润区的玛曲观测站网,其能反映不同气候及不同下垫面青藏高原的土壤含水量（青藏高原数据中心,http://www.tpedatabase.cn/portal/MetaDataInfo.jsp?MetaDataId=249456）;在阿里地区,青藏高原研究所于2010年6月在青藏高原西部的阿里县地区建立20个土壤湿度和温度监测站网;在那曲地区,5个土壤水监测站点被分别安置在那曲站（包括该站点）东南西北方圆10 km的范围内;在玛曲地区,土壤湿度和温度监测站网于2008年7月被安置在甘肃省玛曲县的黄河水源区^[23];② 青藏高原中部多尺度土壤温湿度监测网（CTP-SMTMN）,站点全部分布在青藏高原中部,区域平均海拔4650 m,地势相对平坦,生物量低,土壤水变化范围大,是典型的冻融区。由于较低的空气质量和较少的空气悬浮物,相对于地势较低的地区,该区域得到更强的太阳辐射,因此各气象要素呈现明显的日和季节变化。每一个站点均测量土壤水分和土壤温度,探针分别被插在4层土壤中,每隔30 min测量一次,测量值反映30 min内的平均状态。同时测量表层5 cm内土壤质地和土壤有机碳含量,由于寒冷的气候条件,土壤有机碳含量较多,可能会影响土壤热力和水动力特性等,因此这些测量值被用来进一步校正土壤水数据^{[14, 29]},该数据集下载地址为：http://en.tpedatabase.cn/。本文使用Tibet-Obs数据集中的43个站点土壤水数据,这43个站点中有18个站点位于阿里,5个站点位于那曲,20个站点位于玛曲。CTP-SMTMN数据集中的57个站点均位于那曲地区。

2.3 土壤水数据

2.3.1 ECV 多源融合的土壤水数据（Essential Climate Variable-Soil Moisture, ECV-SM）是第一套长时间序列的卫星遥感土壤水数据（1978年11月-2014年12月）,为0.25°×0.25°空间分辨率的日数据集。该产品是欧洲航天局水循环多重观测战略（Water Cycle Multimission Observation Strategy, WACMOS）和土壤湿度气候变化倡议项目（Soil Moisture Climate Change Initiative, CCI）的一部分。ECV土壤水产品是一套基于主动微波和被动微波卫星遥感且覆盖全球的最为完整一致的土壤水分产品,该数据集包括3套数据：主动微波遥感数据（active）、被动微波遥感数据（passive）和主动与被动微波遥感相结合的数据（combined）。其中,主动微波数据是由ERS-1/2和Metop-A卫星搭载的散射仪获得,被动微波数据是由Nimbus-7 SMMR、SMSP SSM/I、TRMM TMI、Aqua AMSR-E、WindSat和 GCOM-W1 AMSR2获取,并分别对主动和被动微波遥感数据使用LPRM算法和变化检测算法估算土壤水含量。相对于地面观测,基于卫星观测的土壤水数据往往对大气驱动如降水、风速等更加敏感,进而导致遥感数据在时间上比实测数据有更大的变率^[1]。本文使用的是主动与被动微波遥感融合得到的数据集V 02.2,该数据集的详细介绍和下载请参考：http://catalogue.ceda.ac.uk/uuid/c89cb1c86f42456bb84e49ea06 621c7e。

2.3.2 ERA-Interim ERA-Interim数据是由欧洲中尺度气候预报中心（European Centre for Medium Range Weather Forecasts, ECMWF）制作的全球最新大气再分析数据（自1979年1月至今）,可实时获取。它是基于一种变分同化系统且融合了站点实测和卫星遥感数据而获得的同化数据集,包含每日0时、6时、12时和18时的土壤水数据,选择的空间分辨率为0.25°×0.25°。ERA-Interim包含四层土壤水数据（0~7 cm、7~28 cm、28~100 cm、100~289 cm）。多项研究表明,再分析数据与实测数据之间的差异是普遍存在的,在数值上的差异是无法避免的,这种差异主要是数值预报模式和同化方法等带来的系统性误差和观测资料的非一致性共同作用的结果^[30]。尽管ERA-Interim/Land数据中路面机制参数有所提高,但其时间跨度为1979-2010年,其不能完全覆盖实测站点数据的时间长度,为了充分利用实测数据,本文使用日平均的ERA-Interim上层土壤水（0~7 cm）数据。

2.3.3 MERRA MERRA（Modern Era-Retrospective Analysis for Research and Application）是由美国航空航天局（National Aeronautics and Space Application）为支持地球科学研究的需要而开发的再分析数据产品。MERRA是通过GEOS-5 DA系统获得,DA系统使用大量对地观测卫星产生长期的水文循环合成数据并使用最先进的GEOS-5流域水文陆面模型来分析陆面过程。本文使用上层（0~2 cm）逐小时土壤水数据,空间分辨率为0.625°×0.5°,首先通过线性插值将数据集采样到0.25°×0.25°,与其他数据集一致,然后通过算术平均获得每月土壤水数据。

2.3.4 Noah GLDAS计划结合卫星遥感数据和实测站点数据,利用数据同化技术,得到全球尺度的水量和能量最优估计值。GLDAS数据集包含4个陆面模型：CLM、Noah、VIC和Mosaic,这4个模型使用同一套驱动数据,步长为15 min。每月的陆面模型输出数据主要包含有3类：水量平衡数据、能量平衡数据和模型参数。水量平衡输出数据包含有土壤水、降雨强度、降雪强度、地表径流、壤中径流。能量平衡输出数据包含有潜热、显热和地面热通量。驱动数据包括风速、温度、短波辐射和长波辐射。有研究表 明^[31,32]陆面模型往往低估青藏高原土壤水含量,他们指出青藏高原土壤中含有大量有机碳引起土壤特性分层导致了这种低估。GLDAS数据集包括两种空间分辨率的土壤水数据,本文使用的是空间分辨率为0.25°×0.25°的Noah2.1数据集,其时间跨度自2000年至今,时间分辨率为3 h,首先通过算术平均获得月平均土壤水。

3 研究方法

将Noah土壤水数据单位换算成m³·m^-3,使所有土壤水数据单位一致,便于分析和对比。将土壤水数据和降水、温度数据通过反距离加权插值的方法统一至同一个空间尺度0.25°×0.25°,对位于同一格点（0.25°×0.25°）内的所有高精度NDVI数据点（1/12°×1/12°）求平均,获得0.25°×0.25°尺度的NDVI数据,使所有数据空间尺度一致。将所有土壤水数据划分为3种不同的空间尺度：0.25°×0.25°为小尺度（共27个格点）,0.5°×0.5°为中尺度（共7个格点）,1°×1°为大尺度（共2个格点）,其中每个格点实测土壤水数据为位于该格点内的所有站点数据的平均值,然后对不同尺度的土壤水估计值与实际土壤水数据进行统计分析,计算的统计指标有偏差（Bias）、均方根误差（RMSE）、相关系数（R）和P值。

4 结果分析

4.1 阿里地区

图2为阿里地区土壤水和降水随时间的变化。由图2看出,该区域土壤水呈明显季节变化,土壤水在5月-10月份之间含量较高,与同期降水量变化一致。实测表层土壤水变化幅度为0.05~0.15 m³·m^-3。2010年8月实测土壤水含量最大,4种土壤水估计值均在此时达到最大值,其中ECV/ERA/Noah三者估计值约为0.3 m³·m^-3,是实测土壤水的两倍,其中MERRA土壤水估计值为0.22 m³·m^-3与实测值最为接近;在2012年间,实测土壤水数据呈现双峰（5月和8月）,其中Noah土壤水估计值呈现同种特性,同时由于该年份降水量最小,所以土壤水峰值最低。2013年间降水量较多,土壤水在4月-8月均呈现较高的水平。结果表明阿里地区实测土壤水与降水的变化一致,其中Noah土壤水估计值能够很好地反映土壤水的变化情况,但其量级与实测土壤水相差较大,而ECV、ERA和MERRA均不能很好地反映土壤水的变化和实际量级。

显示原图| 下载原图ZIP| 生成PPT

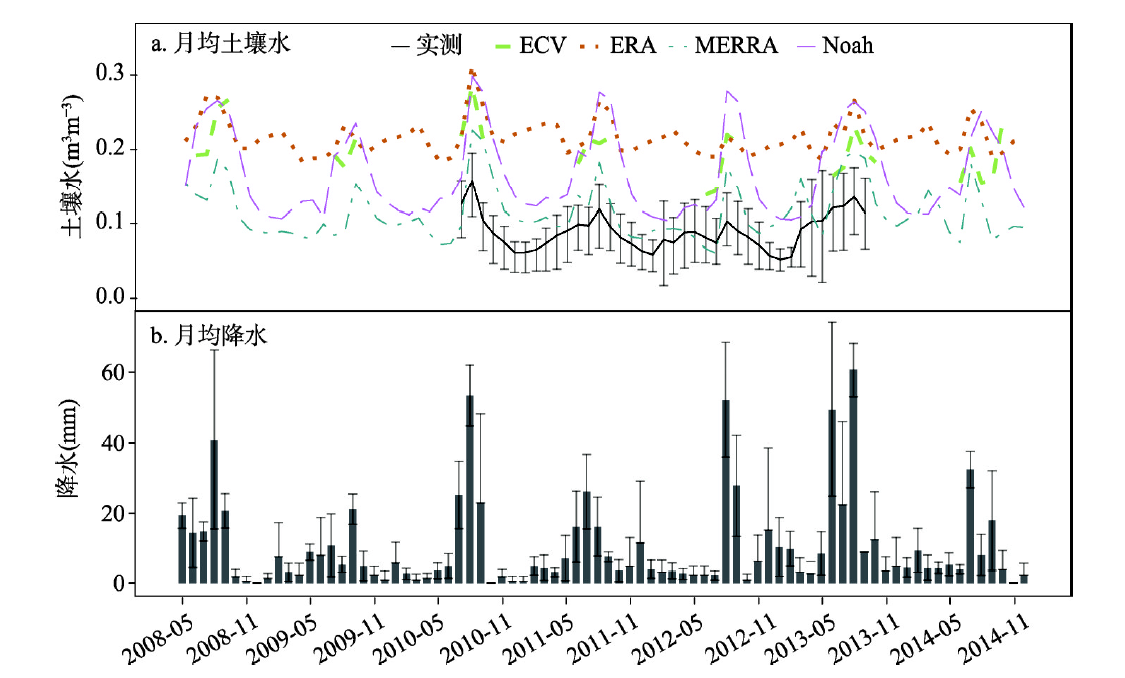

图2   阿里地区月均土壤水和降水时间变化

Fig. 2   Temporal variability of monthly-averaged (a) soil moisture and (b) precipitation in Ngari region

4.2 那曲地区

图3为那曲地区土壤水和降水随时间的变化特征。该区域为半干旱寒冷地区,相对阿里地区来讲,那曲降水较多,且主要集中在5月-9月,7月份那曲区域降水达到峰值,表明该区域强降水比阿里地区提前1个月。青藏高原降水主要受来自印度洋的暖湿季风气流影响^[26],该暖湿气流自东南向西北运动,这可能是那曲地区雨季较阿里提前的主要原因。由图3看出,2011年降水量最大,7月降水量达到峰值,实测土壤水在该年8月份也同时达到最大,表明该区域最大土壤水比最大降水量出现较晚。该区域为半湿润地区,尽管8月份降水量不是最大,但由于前期降水量较大,该月份土壤含水量基本处于饱和状态,所以土壤含水量在8月份达到最大。2013年降水量主要集中在5月-10月,且分布较均匀,所以导致土壤水含量在该时段较稳定,出现较多低峰值,其中Noah土壤水估计值能很好地描述土壤水的变化特点。由图3知,4种土壤水估计值均处于实测值的误差范围内,对土壤水的估计较为准确。除ERA变化幅度较小而不能准确反映土壤水变化外,其他数据均能很好地反映土壤水变化,但对融化期土壤水估计过低,而对冻结期土壤水估计过高。另有研究进一步表明^[26],GLDAS数据均低估融化期土壤含水量值,与本研究结果一致。

显示原图| 下载原图ZIP| 生成PPT

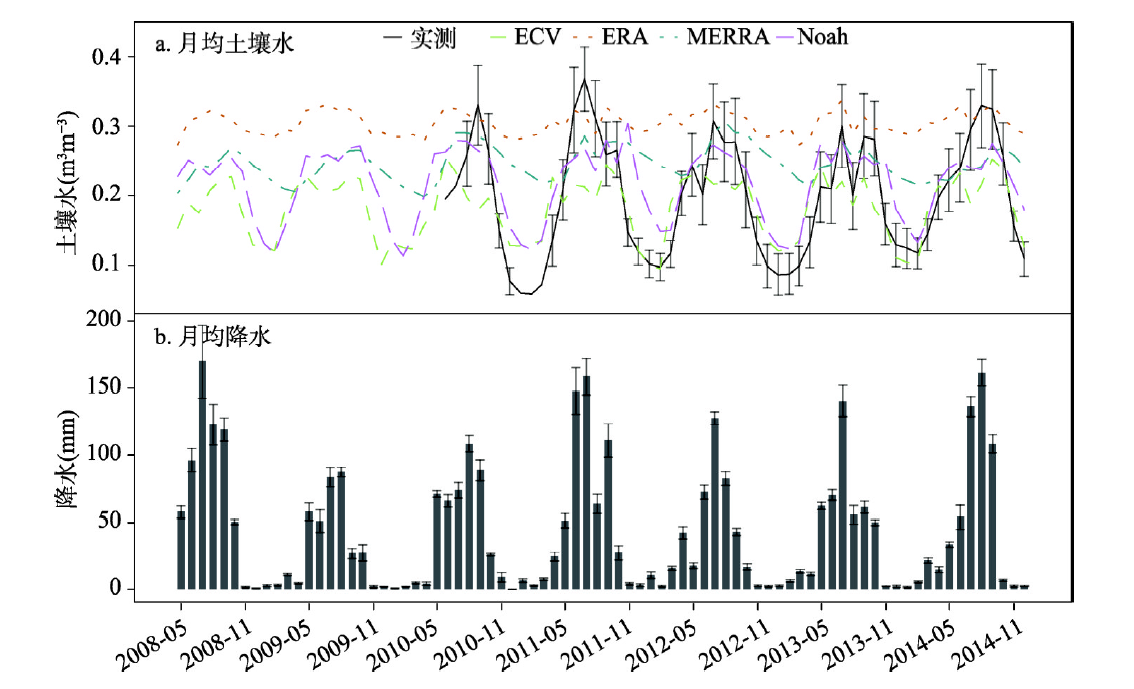

图3   那曲地区月均土壤水和降水时间变化

Fig. 3   Temporal changes of month-averaged (a) soil moisture and (b) precipitation in Naqu region

4.3 玛曲地区

图4显示玛曲地区土壤水和降水随时间变化特征,该区域为湿润寒冷区,土壤水含量比其他地区较高,变化幅度较大,为0.07~0.48 m³·m^-3。2009年降水年内分布较为均匀,出现一个较小的低峰。由于该区域降水较多,土壤水长期处于饱和或半饱和状态,所以土壤水在年间呈现多峰状态,且在丰水期变化不大。4种土壤水估计值均不能很好地展现实测土壤水的多峰态特征,且对土壤水的估计值偏小,尤其是对峰值的估计。Bi等^[23]和Su等^[26]认为该区域各种土壤水估计值明显低估实际土壤水,这种系统低估很可能与该区域含有较高有机碳有关。

显示原图| 下载原图ZIP| 生成PPT

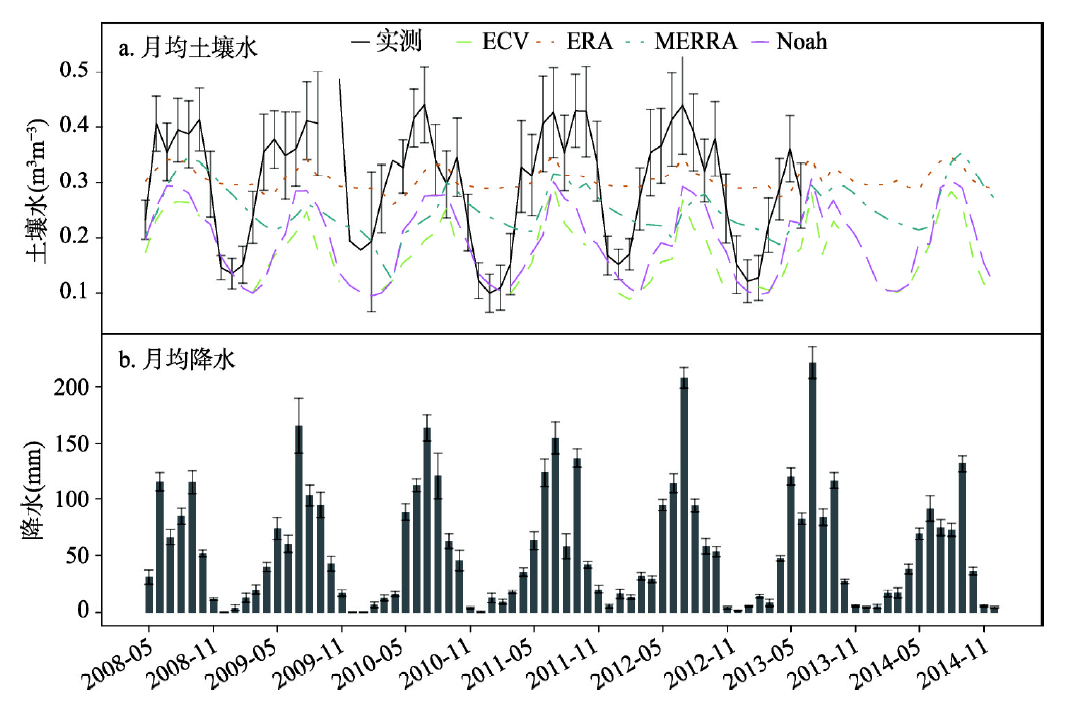

图4   玛曲地区月均土壤水和降水时间变化

Fig. 4   Temporal changes of month-averaged (a) soil moisture and (b) precipitation in Maqu region

4.4 土壤水空间变化

由图5知,该4套土壤水数据空间变化与降水量空间分布基本一致,东南部土壤水含量相对较高,北部地区为荒漠,降水量少,土壤水含量也相对较低。受喜马拉雅山脉冰雪融水影响,该区土壤水含量较高且沿喜马拉雅山脉呈条带状分布,距离山脉越远的地方土壤水含量越低,说明该地区土壤水含量不仅受降水影响,同时也受高山冰雪融水的影响。该地区降水呈现东南向西北递减的态势,这主要是受印度洋以及太平洋由东南向西北的暖湿气流的影响。植被与土壤水呈现较好的空间一致性,东南地区和青藏高原南缘植被指数较高,北部尤其柴达木盆地地区植被指数最低。ERA、MERRA和Noah土壤水空间分布与植被指数空间分布最为一致,而ECV土壤水空间分布具有明显的异质性,但总体趋势和植被指数仍表现一致。除青藏高原南缘以及西部边缘外,其他地区各土壤水与降水量空间分布一致,喜马拉雅山脉附近及其西部边缘地区相关性较差,表明青藏高原土壤水不仅受降水的影响,而且在高山地区同时受冰雪融水的影响。

显示原图| 下载原图ZIP| 生成PPT

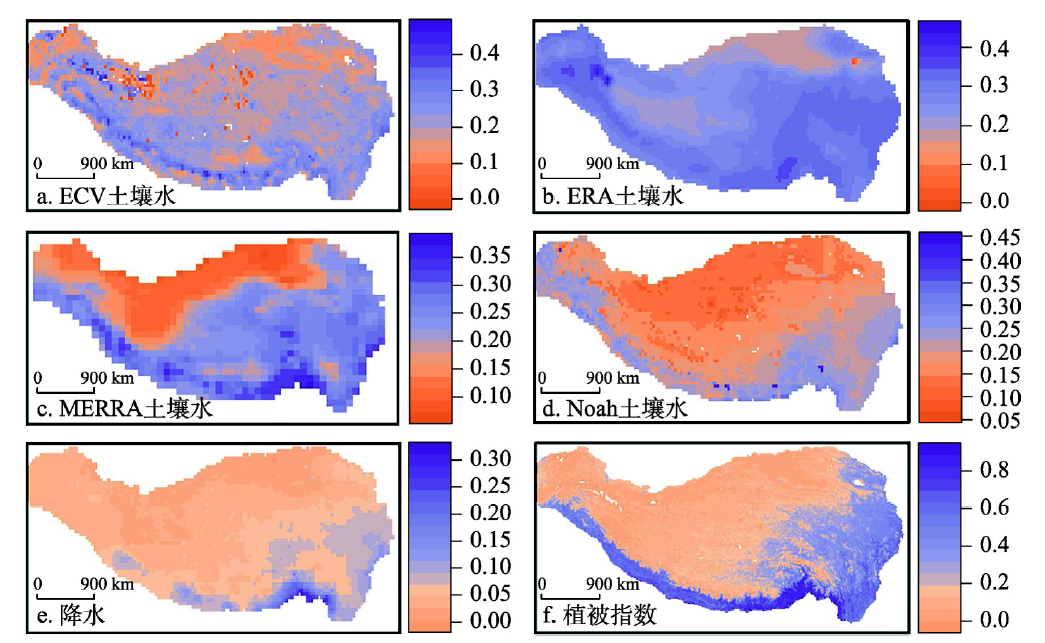

图5   2009-2014年平均土壤水(ECV、ERA、MERRA、Noah)、降水和植被指数空间图

Fig. 5   Spatial distributions of (a) soil moisture for ECV, (b) soil moisture for ERA, (c) soil moisture for MERRA, (d) soil moisture for Noah, (e) precipitation and (f) NDVI in 2009-2014

4.5 土壤水多时空尺度评估

由表1和图6看出,在阿里地区,就小尺度格点（0.25°×0.25°）而言,各格点土壤水估计值与土壤水实际观测值相关性变化很大,在0.2~0.9之间,其中Noah数据与实测土壤水相关性较高,确定性系数P值都约为0,而ECV数据在格点11处相关性仅为0.278,P值为0.168;对于RMSE和Bias统计值,MERRA土壤水数据明显优于其他土壤水数据集。由表2知,对中尺度格点（0.5°×0.5°）而言,Noah土壤水与实测土壤水的相关性最好,而MERRA土壤水与实际土壤水的RMSE和Bias最小。在那曲地区,就小尺度格点（0.25°×0.25°）而言,Noah的相关性以及RMSE明显优于其他数据集,而ECV数据集的偏差最小;对于中尺度格点（0.5°×0.5°）而言,Noah土壤水数据集在各统计值上都优于其他数据;对于大尺度格点（1°×1°）而言,Noah土壤水在A、B格点的相关系数分别为0.84和0.66,明显高于其他数据集与实测土壤水的相关性,同时在A格点,Noah土壤水与实测土壤水的RMSE最小,为0.053,在B格点,ERA土壤水与实测土壤水的RMSE和Bias统计指标最小,和小尺度情况下的结论一致,说明不同空间尺度对统计结果没有很大影响。在玛曲地区,就小尺度格点（0.25°×0.25°）而言,各格点Noah土壤水和实测土壤水的相关性最大,确定性系数P值也都约为0,MERRA与实测土壤水相关性多分布在0.2~0.4之间,相关性很差,大多数格点P值大于0.05,相关性不显著,对RMSE和R指标而言,ERA土壤水数据表现最好。由图4可以看出ERA土壤水随时间变化不明显,主要位于实测土壤水均值附近,所以偏差和均方根误差较小,中尺度和大尺度下的各统计值（R、RMSE、Bias、P值）和小尺度结果基本一致。从总体来看,中大尺度下,各土壤水估计值与实测土壤水的相关性更强,RMSE和Bias更小,因为大尺度土壤水估计值和实测值的空间均值在一定的程度上减少了彼此之间的空间尺度不一致性,另外中大尺度下,各统计指标更能说明Noah数据优于ECV、ERA、MERRA。

显示原图| 下载原图ZIP| 生成PPT

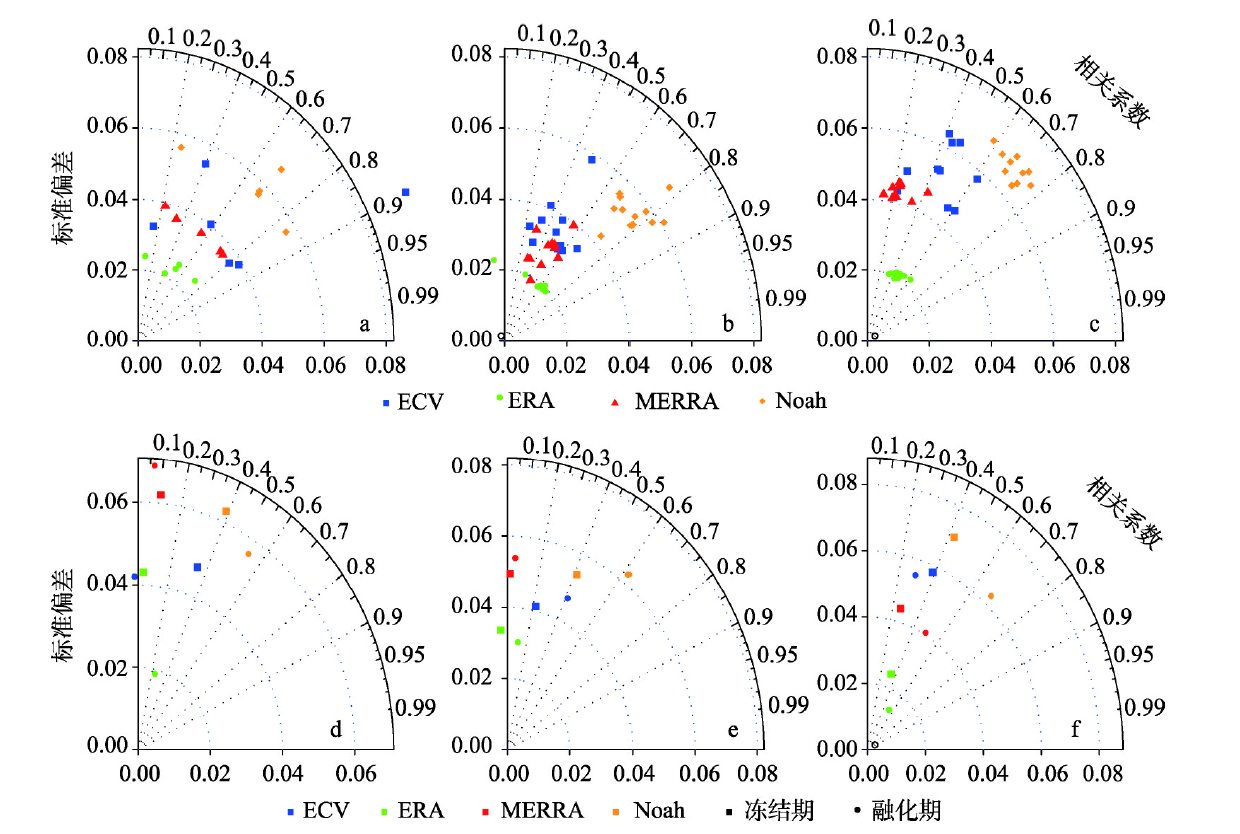

图6   不同地区(阿里地区：a,d;那曲地区：b,e;玛曲地区：c、f)各土壤水估计数据集(ECV、ERA、MERRA、Noah)的相关泰勒图

Fig. 6   Taylor diagram showing the standard deviation and correlation of in-situ observed and estimated soil moisture for all grids in (a) Ngari, (b) Naqu and (c) Maqu. Taylor diagram for different periods of frozen and unfrozen periods in (d) Ngari, (e) Naqu and (f) Maqu

阿里地区各土壤水估计值在不同时期（冻结期和融化期）与实测土壤水相关性不尽一致（图6）,对ECV和MERRA土壤水数据而言,其在冻结期与实测土壤水的相关性大于在融化期与实测土壤水的相关性,ERA和Noah数据则反之。那曲地区各数据与实测土壤水的相关性均为融化期优于冻结期。玛曲地区仅有MERRA数据表明冻结期土壤水相关性大于融化期,说明大部分数据更能反映融化期土壤水随时间的变化。无论是冻结期还是融化期,Noah土壤水与实测土壤水的相关性最好。由图6看出,就标准偏差而言,Noah > ECV > MERRA > ERA,其中Noah与实际土壤水的标准偏差（约为0.1）最为一致,这一结论也可从图2、图3及图4得出。

4.6 各地区各数据源统计值对比分析

由图7知,各土壤水数据集在阿里地区与实测土壤水差别最大,各土壤水估计值均明显高于实测土壤水,其中在低值区较为吻合（图2）;在那曲地区,ECV和Noah数据与实测土壤水拟合最好,ERA数据拟合最差,且明显高于实际土壤水;在玛曲地区,各土壤水数据表现较差,其中ECV和Noah数据估计值明显低于实测土壤水数据,而ERA估计值的变差明显比实测土壤水变差要小（图4）。

显示原图| 下载原图ZIP| 生成PPT

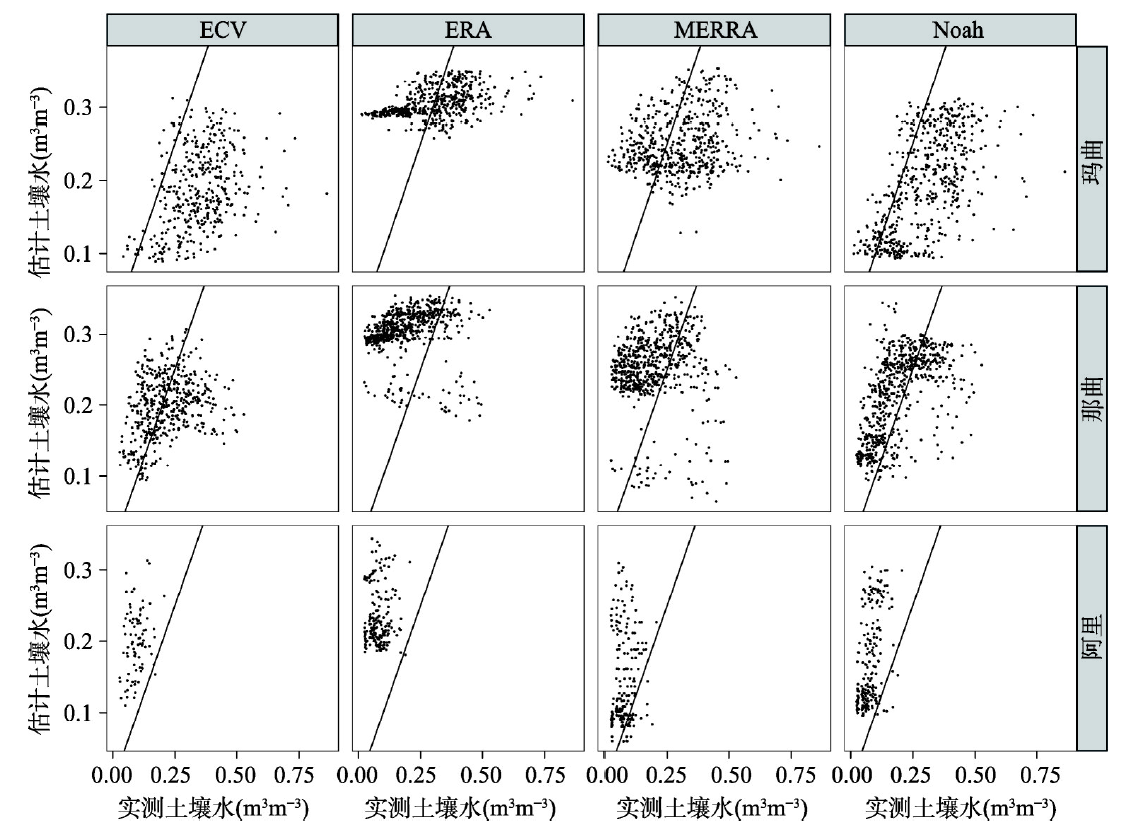

图7   3个地区实测土壤水与估计土壤水(ECV、ERA、MERRA、Noah)散点图

Fig. 7   Relations between the in-situ observed and estimated soil moisture by ECV, ERA, MERRA and Noah within Ngari, Naqu and Maqu regions

由图8知,就相关性而言,在阿里地区各数据集表现相似,且土壤水估计值与实测土壤水相关性在不同格点间变化很大;在那曲地区,Noah对土壤水估计的最好,各站点相关性变化不大,表明Noah对土壤水的模拟及估计最为稳健,能反映该区域各格点土壤水随时间的变化,其中ECV和ERA在不同格点与实测土壤水的相关性差异很大,而MERRA的相关性整体较低;在玛曲地区,各数据相关性为：Noah > ERA > ECV > MERRA,不同数据与实测数据相关性在各格点变化程度相似。就均方根误差而言,Noah在阿里和那曲地区优于其他数据集,然而在玛曲地区,ERA对土壤水的估计最好,MERRA次之。就偏差而言,各数据集表现差别不大,其中Noah表现更好,各数据集与实测土壤水的偏差在玛曲最小,那曲次之,阿里地区最大。

显示原图| 下载原图ZIP| 生成PPT

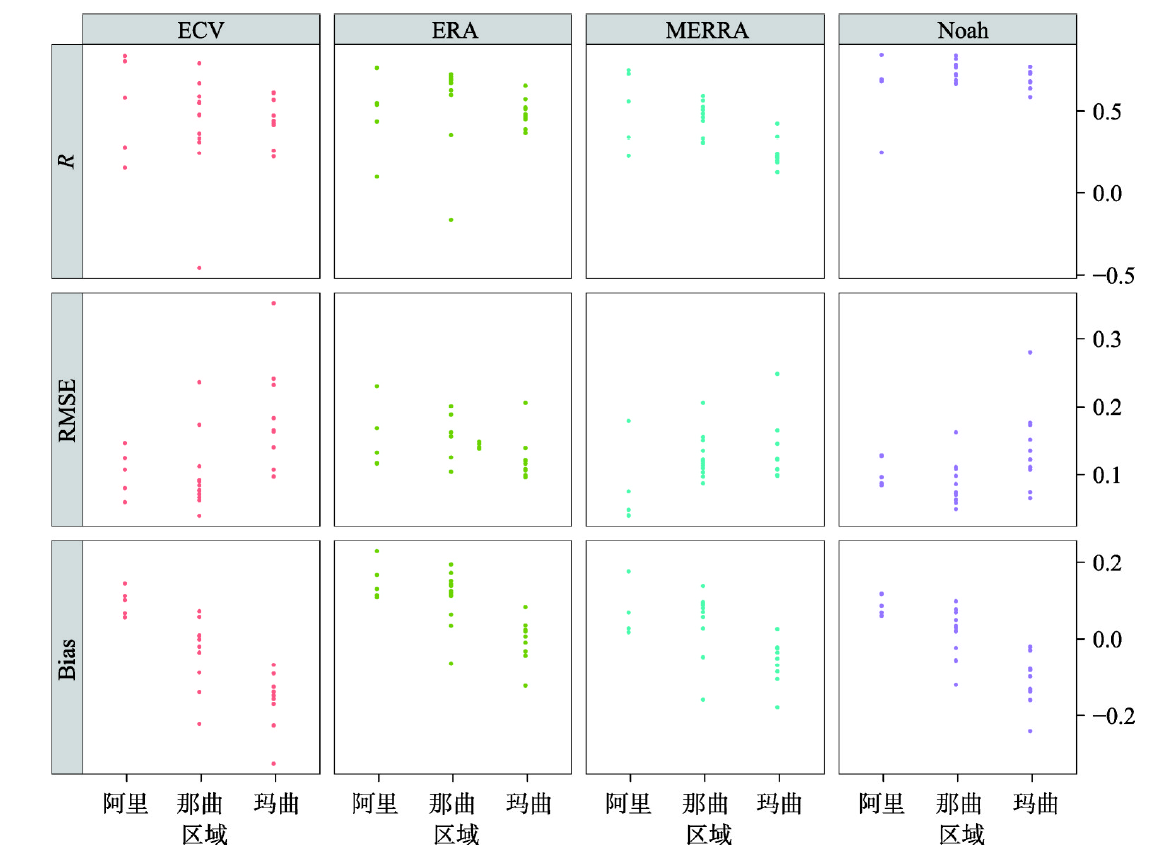

图8   各地区的估计土壤水统计特征值(R、RMSE、Bias)分布

Fig. 8   The distribution of the statistical values: R, RMSE and Bias for ECV, ERA, MERRA, Noah in three sub-regions: Ngari, Naqu and Maqu

5 结论

（1）ERA土壤水数据在月尺度上变化幅度最小,与实际土壤水差别较大,不能很好反映土壤水的变化,而其他土壤水数据能较好反映土壤水变化,且与降水量变化一致。阿里地区各土壤水估计值均明显高估实际土壤水;那曲地区除ERA外,各格点土壤水数据能较好地估计实际土壤水,而在玛曲地区却低估实际土壤水,且在土壤水含量较高的月份对实际土壤水低估的现象最为明显。

（2）各土壤水估计数据均能很好地反映青藏高原土壤土壤水的空间分布特征,东南部地区土壤水含量较高,主要是受降水较多的影响;而西部边缘和南部喜马拉雅地区土壤水含量较多,很可能是由于高山冰雪融水以及降水的综合作用,其中MERRA和Noah土壤水的空间分布和植被指数分布特征最为一致。

（3）不同地区各土壤水数据集在不同时期（冻结期、融化期）与实测土壤水相关性表现不一致。在阿里地区ECV和MERRA在冻结期的相关性比融化期的表现更好,而在那曲地区各数据在融化期的相关性更好,在玛曲地区除MERRA外其他数据均在融化期相关性更好。

（4）在小尺度上,Noah在3个地区的相关性均为最好,就偏差而言,各数据表现基本一致,而对RMSE而言,Noah和ERA数据表现较好;在不同尺度上,所得到的结论一致,其中在中大尺度上,各统计指标（R、RMSE、Bias）略优于小尺度统计指标。
