曹诗颂
, 胡德勇, 赵文吉
CAO Shisong, HU Deyong, ZHAO Wenji
通讯作者:
收稿日期: 2016-05-24
修回日期: 2017-02-18
网络出版日期: 2017-06-25
版权声明: 2017 《地理学报》编辑部 本文是开放获取期刊文献，在以下情况下可以自由使用：学术研究、学术交流、科研教学等，但不允许用于商业目的.
基金资助:
作者简介:
作者简介：曹诗颂(1989-), 男, 安徽安庆人, 博士生, 主要从事遥感信息提取以及定量分析研究。E-mail: caoshisong@gmail.com
展开
摘要
将城市不透水地表盖度产品应用于城市群空间结构研究具有重要价值。本文基于多源遥感数据提取了“京津冀”与“波士华”城市群近40年（1972-2011年）亚像元级不透水地表专题信息,构建了城市群空间结构对比分析数据集;并引入引力模型和景观格局理论,利用引力指数、景观格局指数以及空间结构参数等,采用地理信息系统空间分析方法,从城市群与城市两个尺度对城市群空间结构进行了对比研究。结果表明：① “京津冀”城市群不透水地表快速增长,而“波士华”城市群较为稳定;② “京津冀”城市群空间结构经历了城市孤立发展阶段、双核心城市群阶段、城市群组阶段以及城市群网络化阶段,“波士华”城市群空间结构较为稳定,空间结构呈现出“点—轴”带状分布;③ 中国城市不透水地表盖度“高—高”聚集区呈现出典型团块状“摊大饼”形态,而美国城市呈现出一种“多中心集聚、分散成组”的态势;④ “京津冀”城市群生态、生产与生活用地不透水地表面积占比均高于“波士华”城市群。最后,基于两国城市群空间结构的对比结果,从空间布局优化角度对“京津冀”城市群的发展提出了初步建议。
关键词：
Abstract
It is important to apply impervious surface product to the study of urban agglomeration spatial structure. Under the background of China's rapid urbanization, study on comparative analysis of urban agglomerations spatial structure between China and USA can provide policy proposals of urban agglomeration space optimization for Chinese government. Taking Beijing-Tianjin-Hebei (BTH) and Boswash as study areas, firstly, this paper maps the extent and density of impervious surface for BTH and Boswash respectively in seven periods of 1972, 1982, 1991, 1995, 2001, 2006 and 2011. Furthermore, at different scales of urban agglomeration and metropolitan region, landscape pattern index, gravitational index and spatial analysis were used to analyze differences of spatial structure between BTH and Boswash. The results showed that (1) impervious surface area increased rapidly in BTH, while it remained stable in Boswash. (2) BTH spatial structure had experienced different periods including isolated city development, dual-core city development, group city development and network-style city development, while Boswash spatial structure was more stable, and its spatial pattern had shown a "point-axis strip" feature. (3) The spatial pattern of high-high assembling region of impervious surface had showed a "standing pancake" feature in BTH, while a "multi-center gather and disperse group" in Boswash. (4) All of the percentages of impervious surface area in ecology, living, and production land in BTH were higher than those in Boswash. At last, from the perspective of urban agglomeration space optimization, the development proposals for BTH were proposed.
Keywords：
进入21世纪以来,随着经济全球化与区域经济一体化,以大城市为中心的区域性城市群成为了新世纪城市发展建设的主题[1-2]。城市群的空间形态与分布特征是城市群内部空间结构的整体体现,是城市群发展中历史、文化、经济、社会以及政策各种合力作用的结果,也是城市群功能结构的直接反映[3]。不同城市群的空间结构模式会对城市群的发展产生不同影响,这种影响有可能是正面的促进作用,也可能是负面的制约作用[4]。尤其当城市群规模变大,城市群空间结构模式对城市群资源的分配、内部功能的运转以及城市群生态环境的影响会愈加明显[4-5]。在中国快速城镇化的背景下,采用中外城市群空间结构对比的方式,容易吸收国际上发达国家或地区城市群与城市空间结构规划的经验与教训,可以深化城市群不同尺度空间结构历史过程与驱动机制的科学认识,对于中国政府进行城市群空间结构调整、产业布局和宏观规划具有重要意义。
20世纪80年代开始,在全球经济一体化的背景下,国外学者开始城市群空间结构的研究。Friedmann等[6-10]研究了全球经济一体化、区域网络化城市体系等不同因素对城市群空间结构的影响,发现城市群空间结构受到政策、经济以及交通布局的影响较大;Simeon等[11-12]对城市群空间重力模型做了研究,发现城市群空间重力模型能够很好的揭示城市群各城市间内在的发展关系。国内对于城市群空间结构的研究自陆大道1984年提出“点—轴”模式开始[13],之后,相关学者分别从城市群空间结构形态[13-16]、空间结构模式[17-19]、空间结构定量测度[3, 5, 20]、城市群空间结构演化驱动力[21-22]等方面开展相关研究。纵观以往的城市群空间结构研究,可以发现：城市群空间结构特征研究空间分析不够,不能有效地刻画城市群各主城区内部以及各主城区之间的空间结构特征;同时,跨国别的城市群空间结构对比研究较少。
随着遥感技术的快速发展,大面积不透水地表的提取逐渐成为研究的热点。不透水地表是指人类作用于自然地表形成的诸如停车场、房屋以及道路等人工地表[23]。美国地质调查局（The United States Geological Survey, USGS）利用Landsat TM遥感影像研发了美国大陆范围地表分辨率30 m的高精度不透水地表盖度数据集产品[24],时间涵盖了2001年、2006年以及2011年;美国国家海洋和大气管理局（National Oceanic and Atmospheric Administration, NOAA）基于DMSP/OLS夜间灯光数据发布了全球公里级建设用地不透水地表数据集产品[25]。
不透水地表作为典型的“人工景观”,其空间分布格局直接影响城市生态系统服务功能以及城市气候[3]。城市亚像元级不透水地表产品应用于城市群空间结构特征有如下优点：① 亚像元级的不透水地表产品比传统的像元级产品精度更高;② 不透水地表产品不仅能够表征城市群空间结构变化的广度信息,而且能够提供城市群空间结构变化的强度信息。
本文从不透水地表盖度视角进行城市群空间结构研究,通过遥感技术提取“京津冀”与“波士华”城市群近40年（1972年、1982年、1991年、1995年、2001年、2006年和2011年7个时段）不透水地表专题信息,并结合美国USGS不透水地表产品数据,引入引力模型和景观格局理论,利用引力指数、景观格局指数以及空间结构参数等,采用GIS空间分析的方法,从城市群与城市角度对两国城市群空间结构的时空分异进行对比研究,分析过去近40年来中美城市群不透水地表的时空变化及其差异,并对比了城市群和城市空间结构特征的变化特点,为“京津冀”城市群空间布局优化提供相关建议。

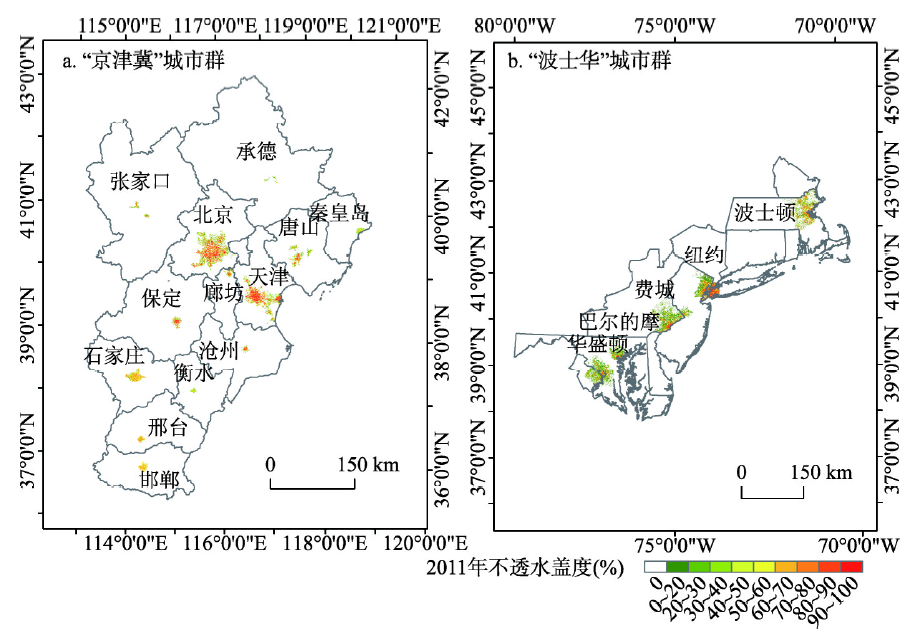

本文选择“京津冀”城市群与“波士华”城市群为研究区域,地理位置如图1所示。美国“波士华”城市群（图1b）,北起波士顿,南至华盛顿,以纽约为核心,波士顿、费城、巴尔的摩、华盛顿4个特大城市为中心地带,通过其间分布的40多个中小城市与上述特大城市连接成超大城市群,该城市群沿海岸长600 km、宽100多km,面积约为13.8万km2。“京津冀”城市群（图1a）空间范围的界定参照陆大道[4]2015年“京津冀协同发展”背景下提出来的区域范围,具体由北京、天津两个直辖市以及河北的保定、唐山等主要城市组成,面积约为18.3万km2,目前已经形成了以北京和天津为核心的国家级城市群,“京津冀”城市群综合竞争力位居中国第三。
当下,世界经济中心正在从西方向东方转移,而城市群的发展往往与世界经济中心的转移息息相关。中国“京津冀”城市群面临与美国20世纪“波士华”城市群相同的机遇。从地理位置上看,“京津冀”城市群位于38.07°N~41.05°N、114.94°E~118.55°E;“波士华”城市群位于37.89°N~43.61°N、70.48°W~79.93°W,两个城市群所处地理位置纬度相似。同时,“波士华”是目前世界上规模最大,实力最强的城市群,虽然“京津冀”是中国重要的城市群,但是整体上综合竞争力较为薄弱,处于城市群发展的初级阶段,在发展过程中,有必要考察借鉴美国“波士华”的发展模式。
由于中美两国行政区划差异较大,为了研究需要,本文选取以主要城市为核心的都市建成区范围来进行不透水地表的提取以及空间结构的分析。
本文用到的数据有：中国国家1:25万标准地理数据中的市界和县界;美国行政区划州界、郡界;2001年、2006年和2011年美国USGS 30 m不透水地表数据集（来源http://glovis.usgs.gov/）;1972年、1982年、1991年、1995年覆盖“京津冀”与“波士华”范围城市核心区域及2001年、2006年、2011年覆盖“京津冀”范围城市核心区域的晴朗无云生长季（leaf-on）与落叶季（leaf-off）Landsat TM数据（来源http://modaps.nasa.gov:8499/）;2006年高分辨率北京城区多光谱遥感影像（Quickbird,分辨率为2.4 m）,用于获取分类回归树（Classification And Regression Tree, CART）模型训练和验证数据;DMSP/OLS夜间灯光数据（来源http://ngdc.noaa.gov/eog/dmsp/downloadV4composites.html）和研究区数字高程模型数据（Global Digital Elevation Model, GDEM）（分辨率30 m）用于CART模型的输入数据。研究区土地利用数据,用来进行生态、生产以及生活用地（简称“三生”用地）空间分类（来源http://www.resdc.cn/Default.aspx）,美国土地利用数据来源于美国NLCD（National Land Cover Database）（来源http://www.mrlc.gov/index.php）。
矢量数据采用统一的坐标系统（UTM/WGS-84）形成地理底图。Landsat MSS、Landsat TM/ETM影像以及DMSP/OLS等栅格数据经配准、镶嵌、重采样（1972年、1982年为60 m分辨率,其余年份为30 m分辨率）、投影转换后,与矢量数据配准,误差控制在一个像元以内。
城市间的引力指城市间的经济联系或者空间作用量的大小,它综合反映城市对外经济、文化、政治等的辐射能力,表现为经济实力大的城市吸引力大,即人才、资金等向大城市聚集。以往城市群引力模型常常用于城市间的空间结构[5, 26]、区域经济联系[15]、城市间的相互作用结构[21]等研究。
不透水地表景观反应了人类对自然地表的作用强度,同时,相关学者研究发现,城市建成区不透水地表与城市GDP与人口存在较强的正相关性（R2均超过0.86）[27]。因此,一个城市建成区的不透水地表面积从某种程度上可以表征该城市的综合实力。本文将不透水地表绝对面积作为城市的质量指标,利用引力模型来揭示城市群各城市间的空间结构联系[5]：
式中：Rij为城市i与j之间的引力值;Qi、Qj为城市i、j的质量大小（即为城市i,j的不透水地表绝对面积）;Ei为城市i的引力潜能,反应了城市i的集聚能力。
空间自相关是用于研究空间依赖的重要方法,常用于空间数据的分类以及综合评价。其理论的核心是识别与空间位置相关的数据间的空间依赖与关联程度以及自相关性,通过空间数据的位置信息发现数据间的统计关系。空间自相关能够很好的研究不同区域间的空间相似与差异,并且能够解释这种格局产生的原因。
本文利用局部空间自相关G系数分析城市群与城市不同尺度上的不透水地表景观空间聚集特征[28]：
式中：Wij是i、j景观单元之间的距离权重;
景观格局指数能够高度浓缩景观格局的相关信息,反映其结构组成和空间配置特征的简单定量指标。基于“京津冀”与“波士华”城市群不透水地表空间分布图,选取类型尺度,通过斑块类型比例（PLAND）、归一化景观形状指数（NLSI）等景观格局指数,系统的对比二者不透水地表景观格局变化特征。本文利用景观格局分析软件Fragstats 4.2,具体计算公式[29]如表1所示。
表1 景观格局指数及其指标意义
Tab. 1 Landscape pattern indices and its ecological meaning
| 景观指数 | 计算公式 | 指标意义 |
|---|---|---|
| 类型比例 | 景观中某类型的面积占整个面积的百分率 | |
| 景观形状指数 | 斑块聚合或离散程度的量度,LSI越大斑块越离散 |
中国共产党第十八次全国代表大会以后,以生产空间主导的国土开发方式逐渐向“生态—生产—生活”空间协调的开发方式转变。十八大报告中明确提出了“要按照人口资源环境相均衡、经济社会生态效益相统一的原则,控制开发强度,调整空间结构,促进生产空间集约高效、生活空间宜居适度、生态空间山清水秀”。在此背景下,对比中美城市群“三生”空间时空分异,对于当下“京津冀”城市群空间结构的调整有着重要意义。本文“三生”空间划分依据前人研究成果[30],具体如表2所示。
表2 “三生”用地分类体系[
Tab. 2 Ecology-living-production land classification
| 一级 | 二级 | 三级 |
|---|---|---|
| 生态用地 | 林地 | 有林地、灌木林地、疏林地、其他林地 |
| 草地 | 高覆盖度草地、中覆盖度草地、低覆盖度草地 | |
| 水域 | 河渠、湖泊、水库坑塘、滩涂、滩地 | |
| 未利用地 | 沙地、戈壁等 | |
| 生产用地 | 耕地 | 水田、旱地 |
| 其他建设用地 | 厂矿、大型工业区、油田、盐场、采石场等用地以及交通道路、机场及特殊用地 | |
| 生活用地 | 城镇用地 | 指大、中、小城市及县镇以上建成区用地 |
| 农村居民点 | 指独立于城镇以外的农村居民点 |
“波士华”城市群不透水地表以美国USGS发布的30 m高精度不透水地表产品为参照,补充1972年、1982年、1991年和1995年不透水数据。“京津冀”与“波士华”城市群不透水地表盖度提取流程参照美国不透水地表产品生产方法,具体为[24, 31-32]：选择基于分类和回归树（CART）提取亚像元级城市群不透水地表盖度的方法对“京津冀”与“波士华”长时间序列不透水地表盖度进行提取,共使用了约170景Landsat TM以及约68景Landsat MSS遥感影像。提取过程主要包括4个步骤：① 从高分辨率遥感影像中获取训练和验证样本;② 选择输入的预测独立变量并建立估算模型;③ 运用建立的模型估算2006年“京津冀”城市不透水地表盖度分布图;④ 基于2006年“京津冀”与“波士华”不透水地表盖度,对1972年、1982年、1991年、1995年、2001年和2011年的“京津冀”与“波士华”不透水地表盖度进行估算提取,并对其进行精度评价。其中,1972年与1982年不透水地表盖度为60 m分辨率,其余年份为30 m。
利用上文的不透水地表盖度提取方法提取“京津冀”与“波士华”不透水地表盖度数据,结合美国的USGS不透水地表产品,得到两城市群不透水地表所占比例（图2）。

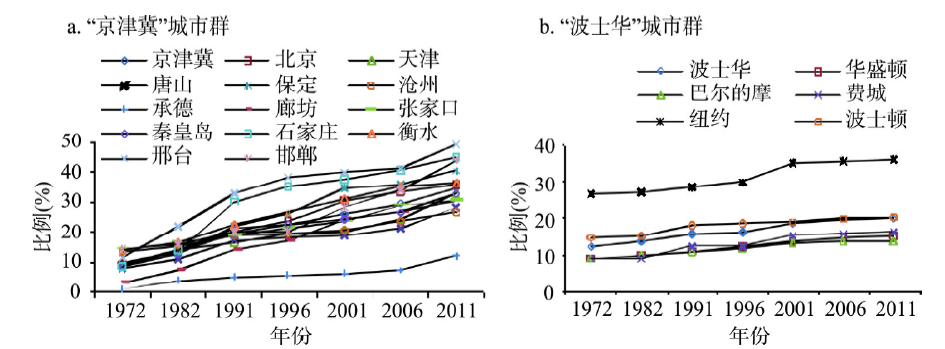

图2 “京津冀”与“波士华”不透水地表面积比例变化
Fig. 2 Area proportion variation of impervious surface in BTH and Boswash
（1）1972-2011年间,“京津冀”城市群不透水地表面积比例快速增加。主要是改革开放以后,“京津冀”城市群快速发展,城市群整体与各分城市不透水地表面积比例均呈现出蔓延蛙跳式增长。
（2）1972-2011年间,“波士华”城市群与各城市不透水地表面积比例较为稳定,整体上变化不大。从分城市来看,纽约不透水面积比例较高,其次是波士顿、费城、华盛顿与巴尔的摩。
（3）1972-2011年间,“京津冀”城市群不透水地表面积比例从10%增长到35%,增长了约2.5倍左右;“波士华”城市群不透水地表面积比例从12.01%增长到19.82%,增长了约0.65倍左右。
“京津冀”与“波士华”城市群整体与各分城市不透水地表面积增长速度如表3所示。从表3中可以看出：
表3 “京津冀”与“波士华”城市群不透水地表面积增长速度
Tab. 3 Area growth rate of impervious surface in BTH and Boswash
| 1972-1982年 | 1982-1991年 | 1991-2001年 | 2001-2011年 | 1972-2011年 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 总体变化(km2) | 年平均 (km2/a) | 总体变化(km2) | 年平均(km2/a) | 总体变化(km2) | 年平均(km2/a) | 总体变化(km2) | 年平均(km2/a) | 总体变化(km2) | 年平均(km2/a) | |||||
| 京津冀 | 262.60 | 26.26 | 482.12 | 53.57 | 477.99 | 47.80 | 635.13 | 63.51 | 1857.84 | 47.63 | ||||
| 波士华 | 256.34 | 25.63 | 403.02 | 44.78 | 498.34 | 49.83 | 127.73 | 12.73 | 1285.43 | 32.96 | ||||
| 北京 | 135.36 | 13.53 | 194.70 | 21.63 | 288.89 | 28.89 | 160.96 | 16.10 | 779.91 | 19.99 | ||||
| 天津 | 113.84 | 11.38 | 63.11 | 7.01 | 76.16 | 7.61 | 274.89 | 27.49 | 528.00 | 13.54 | ||||
| 唐山 | 16.99 | 1.70 | 34.35 | 3.82 | 34.35 | 3.44 | 49.53 | 4.95 | 113.60 | 2.91 | ||||
| 保定 | 11.25 | 1.13 | 22.81 | 2.53 | 33.56 | 3.36 | 13.86 | 1.39 | 81.48 | 2.09 | ||||
| 沧州 | 3.29 | 0.32 | 5.71 | 0.63 | 2.03 | 0.20 | 9.19 | 0.90 | 20.22 | 0.52 | ||||
| 承德 | 2.90 | 0.29 | 0.65 | 0.06 | 1.11 | 0.11 | 5.56 | 0.56 | 10.22 | 0.26 | ||||
| 廊坊 | 7.20 | 0.72 | 10.66 | 1.18 | 18.21 | 1.82 | 11.01 | 1.10 | 47.08 | 1.21 | ||||
| 张家口 | 3.88 | 0.39 | 3.46 | 0.38 | 7.48 | 0.75 | 11.92 | 1.19 | 26.74 | 0.69 | ||||
| 秦皇岛 | 5.64 | 0.56 | 12.31 | 1.36 | 4.23 | 0.42 | 12.86 | 1.28 | 35.04 | 0.89 | ||||
| 石家庄 | 25.27 | 2.53 | 77.10 | 8.57 | 35.18 | 3.51 | 34.69 | 3.47 | 172.24 | 4.42 | ||||
| 衡水 | 1.59 | 0.16 | 3.63 | 0.40 | 5.22 | 0.52 | 3.36 | 0.34 | 13.80 | 0.35 | ||||
| 邢台 | 12.66 | 1.26 | 13.18 | 1.46 | 8.04 | 0.80 | 11.43 | 1.14 | 45.31 | 1.16 | ||||
| 邯郸 | 3.15 | 0.32 | 9.39 | 1.04 | 17.68 | 1.77 | 34.30 | 3.43 | 64.52 | 1.65 | ||||
| 纽约 | 14.76 | 1.48 | 40.54 | 4.50 | 171.74 | 17.17 | 29.68 | 2.97 | 256.72 | 6.58 | ||||
| 华盛顿 | 39.92 | 3.92 | 38.61 | 4.29 | 116.73 | 11.67 | 42.69 | 4.27 | 237.95 | 6.10 | ||||
| 巴尔的摩 | 11.07 | 1.10 | 23.77 | 2.64 | 39.83 | 3.98 | 11.40 | 1.14 | 86.07 | 2.20 | ||||
| 费城 | 12.28 | 1.23 | 125.62 | 12.56 | 125.40 | 12.54 | 50.76 | 5.07 | 314.06 | 8.05 | ||||
| 波士顿 | 13.06 | 1.30 | 135.24 | 13.52 | 47.23 | 4.72 | 72.93 | 7.29 | 268.46 | 6.88 | ||||
（1）从城市群尺度看,1972-2011年间,“京津冀”城市群整体增长速度为每年47.63 km2,“波士华”城市群整体增长速度为每年32.96 km2。“京津冀”城市群不透水整体增长速度最快为2001-2011年间,达到63.51 km2/a;“波士华”城市群整体速度增长较为平均,增长速度最快为1991-2011年间,为49.83 km2/a。
（2）从城市尺度看,1972-2011年间,“京津冀”城市群核心城市与主要城市增长速度差别较大,其中,北京与天津增长速度最快,北京与天津分别为19.99 km2/a和13.54 km2/a,其次为石家庄,为4.42 km2/a;“波士华”城市群则较为平均,各城市增长速度约为2~8 km2/a,其中,费城增长速度最快,巴尔的摩最慢。
近40年来,“京津冀”与“波士华”城市群各城市不透水地表面积所占比重变化不大,从不透水地表面积占比中可以看出：① 1972-2011年间,“京津冀”城市群各城市不透水地表占比较为稳定,核心城市天津与北京不透水地表占比最大,分别为40%与27%左右,占城市群整体不透水地表面积的67%左右,唐山不透水地表面积占比约为7%左右,其它主要城市不透水地表面积合计占比27%左右;② 1972-2011年间,“波士华”城市群核心城市与主要城市占比较为稳定,与“京津冀”城市群相比,“波士华”城市群各分城市不透水地表占比较为平均,其中,纽约与波士顿占比较高,均为28%左右,巴尔的摩不透水地表占比较低,为7%左右。
按照式（1）计算“京津冀”与“波士华”城市群各城市引力大小,再利用潜能计算公式得到各城市潜能值,进一步,按照“京津冀”城市群“一轴两翼”与“波士华”城市群“点—轴”带状空间结构分别计算两个城市群轴引力潜能（轴引力潜能等于该轴经过城市点的潜能之和）,最终得到两城市群引力空间结构演变图（图3,图4）。
（1）1972年以前,“京津冀”城市群属于城市孤立发展阶段,空间结构呈现出零星的点状,双核优势并未凸显。
（2）1792-1982年,“京津冀”城市群属于双核心城市群阶段。随着改革开放,“京津冀”城市群快速发展,空间结构呈现出极核状,主要体现为北京与天津引力潜能突出,与此相对应,“京津唐”与“首都圈”的概念也逐步被相关部门与机构提出。
（3）1982-1991年,“京津冀”城市群属于城市群组阶段,空间结构呈现出“点—轴”,轴引力潜能逐渐形成规模,“一轴两翼”基本格局初步形成,与此相对应,“京津冀”地区正式的区域合作机制也在这个时期被相关部门提出。
（4）2001-2011年,“京津冀”城市群属于城市群网络化阶段,空间结构呈现出网络式,“一轴两翼”格局进一步完善,形成了“北京—天津”双核带动,唐山、石家庄等多支点基本格局。

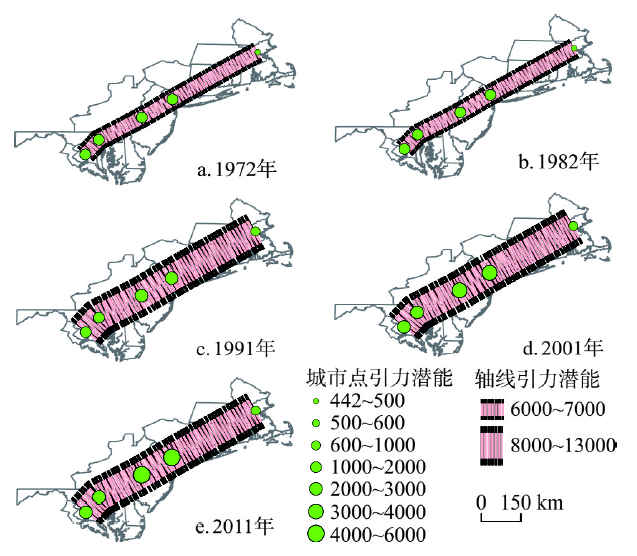

图4为“波士华”城市群空间引力格局,从图4中可以看出：1972-2011年间,“波士华”城市群“点—轴”带状分布空间结构较为稳定,近40年间变化不大,城市点引力潜能与轴引力潜能增长幅度不大。同时,对比中美两国城市群引力潜能可以发现,“波士华”核心城市与主要城市引力潜能呈现出“齐头并进”的趋势,而“京津冀”核心城市与主要城市引力潜能差异较大。
4.3.1 城市群尺度 为探究“京津冀”与“波士华”城市群空间变异特征,本文计算城市群尺度（1000 m尺度）以及城市尺度（500 m尺度）局部Local Moran's I并分别生成相应的聚类图（图5,图6）,图5为“京津冀”城市群尺度不透水地表景观空间热点图。

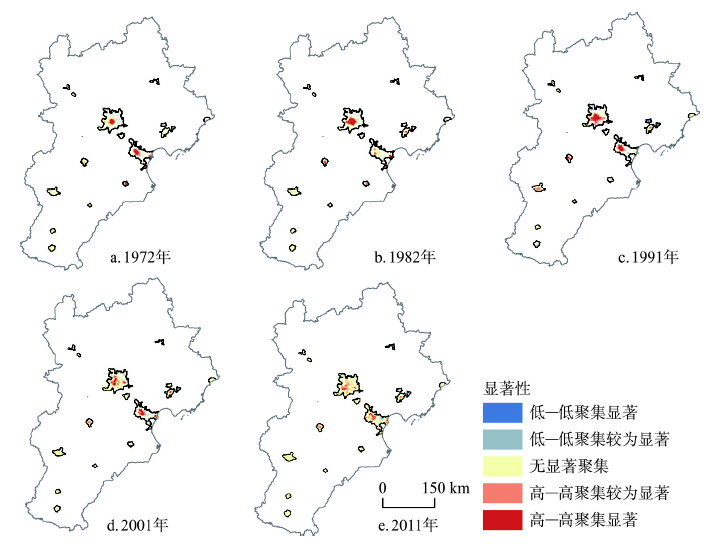

图5 “京津冀”城市群尺度不透水地表景观空间热点图
Fig. 5 Spatial hotpot map of impervious surface in BTH on urban-agglomeration scale
图6 “波士华”城市群尺度不透水地表景观空间热点图
Fig. 6 Spatial hotpot map of impervious surface in Boswash on urban-agglomeration scale
1972-2011年间,“京津冀”城市群处于快速发展时期,核心城市与主要城市不透水地表增长速度差异较大,与此对应“高—高”聚集区变化幅度较大。其中,1972年,“京津冀”城市群“高-高”聚集区主要位于北京与天津双核城市;1982年,“高—高”聚集区主要位于北京,天津“高—高”聚集区范围缩小,同时,唐山、保定与沧州出现“高—高”聚集点;1991年,“高—高”聚集区主要位于北京、天津、唐山、保定与石家庄;2001年,“高—高”聚集区主要位于北京、天津、唐山与保定;2011年,“高—高”聚集区主要位于北京、天津、唐山与保定。
从“波士华”城市群尺度不透水地表景观空间热点图（图6）可以看出：“波士华”近40年间不透水地表景观空间特征变化不大,不透水地表盖度“高—高”聚集区主要分布在波士顿、纽约、费城、巴尔的摩以及华盛顿等主要城市临海依次排开,空间上呈“点—轴”带状分布。

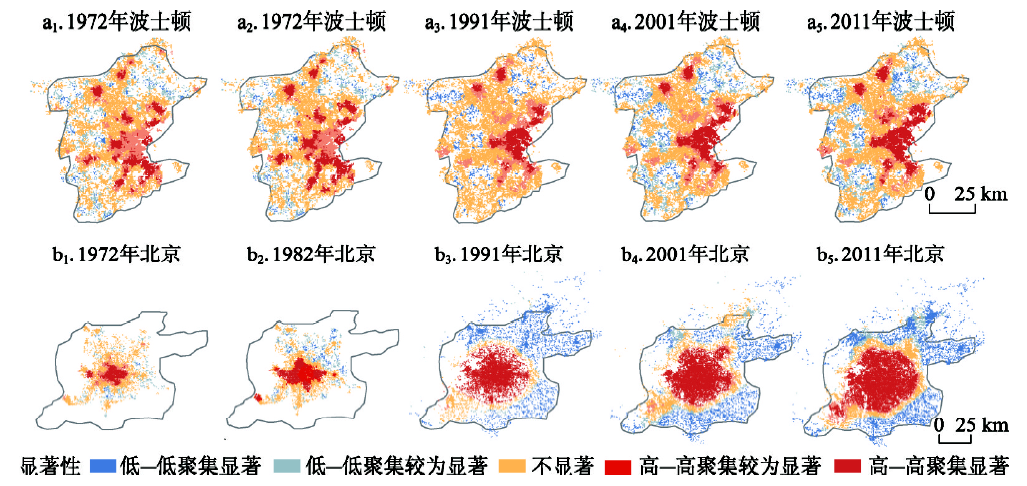

4.3.2 城市尺度 选取“京津冀”与“波士华”城市群典型城市北京和波士顿为例,探究城市尺度上两国城市不透水地表盖度空间分异,图7为北京（图7b）与波士顿（图7a）不透水地表景观空间关联图。
图7 城市尺度不透水地表景观空间关联图
Fig. 7 Spatial hotpot map of impervious surface on urban scale
（1）北京不透水地表盖度“高—高”集聚区呈现出非常典型的团块状“摊大饼”形态,即“高—高”聚集区主要位于城市中心,“低—低”聚集区沿“高—高”聚集区分散于中心城区外围,并且随着城市快速发展,1972-1982年间,北京“高—高”聚集区面积呈同心圆形状快速向四周蔓延。
（2）1972-2011年间,“波士顿”不透水地表景观空间关联度变化不大;不透水地表热点分布受到美国“田园城市”思想的影响,即不透水地表盖度“高—高”聚集区呈现出一种“多中心集聚、分散成组”的态势。近40年间,“波士顿”不透水地表盖度“高—高”聚集区增长模式主要以内部填充为主。
基于景观生态学相关理论,将不透水地表景观表征城市的主体景观,为便于年间对比,按照等分法将不透水地表分为,高密度不透水地表景观、中高密度不透水地表景观、中密度不透水地表景观、中低密度不透水地表景观以及低密度不透水地表景观;区间范围分别为（80%, 100%]、（60%, 80%]、（40%, 60%]、（20%, 40%]、（0%, 20%]。
4.4.1 不透水地表景观类型比例的比较 对比“京津冀”与“波士华”城市群1972-1982年不透水地表景观斑块类型比例PLAND（图8a）,“京津冀”不透水高密度斑块类型比例高于“波士华”城市群,低密度斑块比例在1972年和1982年高于“波士华”,1991年以后低于“波士华”。

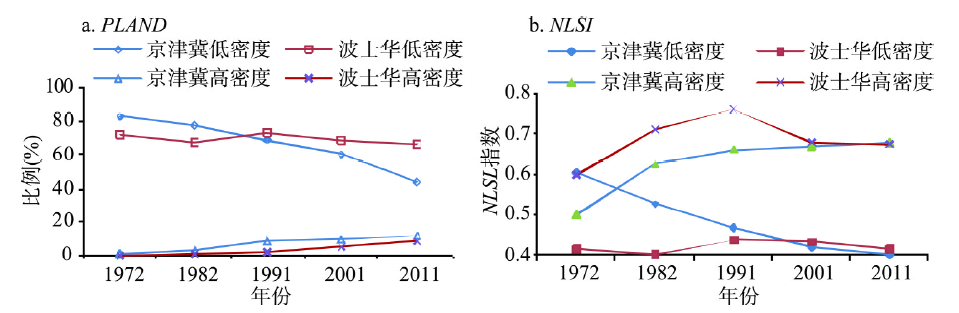

图8 “京津冀”与“波士华”城市群不透水地表景观格局指数
Fig. 8 Landscape pattern indices in BTH and Boswash
4.4.2 城市不透水地表景观形状归一化指数的比较 景观形状指数NLSI反应了景观的聚集离散程度,NLSI越小,表明斑块聚集度越高。对比分析两城市群1972-2011年不透水地表NLSI（图8b）。①“京津冀”低密度不透水斑块聚集程度越来越高,“波士华”城市群低密度斑块聚集程度变化不大,1991年以前“波士华”低密度不透水地表斑块聚集高于“京津冀”,2001年以后低于“京津冀”;② 1972-1991年,“波士华”高密度不透水地表斑块聚集度低于“京津冀”,2001年以后两城市群高密度不透水地表聚集程度相似。

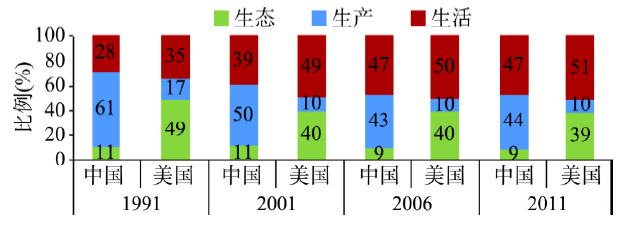

根据上文的“三生”用地分类,分析了1991-2011年20年间“京津冀”与“波士华”“三生”用地占比变化（图9）。
图9 “京津冀”与“波士华”“三生”用地空间比例
Fig. 9 Ecology-living-production land area proportion in BTH and Boswash
（1）1991-2011年间,“京津冀”城市群“三生”用地中生态用地比例变化不大,从11%减少为9%,较为稳定,生产用地变化幅度较大,从61%减少为44%,主要表现为耕地大幅减少,相对应的生活用地快速扩张,从28%增长为47%。
（2）1991-2011年间,“波士华”城市群“三生”空间变化为,生态用地从49%减少到39%,生活用地从35%扩张为51%,生产用地从17%减少为10%,从2001年以后,“波士华”城市群“三生”用地较为稳定。
（3）对比中美两国城市群“三生”用地可以发现,“波士华”城市群生态用地范围要远远大于“京津冀”城市群,生态用地面积约为中国的4倍。

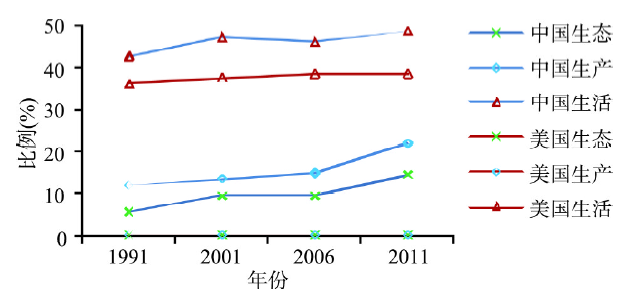

为了解中美两国城市群,三生用地不透水面积比例异同,分析了1991-2011年“京津冀”与“波士华”“三生”用地不透水占比情况（图10）。① 1991-2011年间,美国“三生”用地不透水占比变化较为稳定,呈缓慢增长趋势,中国“三生”用地不透水地表占比快速增加;② 生态与生产用地不透水地表面积占比由于“京津冀”与“波士华”人口密度、城市规模、区域发展阶段都有一定差别而存在差异,“京津冀”生态与生产用地不透水面积占比高于“波士华”城市群;③ 生活用地不透水地表占比“京津冀”高于“波士华”城市群。
图10 “京津冀”与“波士华”“三生”用地不透水面积比例
Fig. 10 Imperious surface area proportion in ecology, living, and production land area respectively
采用“京津冀”与“波士华”城市群空间结构对比的方式,容易吸收国际上发达国家或地区城市群与城市空间布局的经验与教训,可以深化城市群不同尺度的空间结构历史过程与驱动机制的科学认识,对于政府进行城市群空间结构优化,产业布局,宏观规划具有重要意义。“京津冀”与“波士华”城市群空间结构特征根源于两国自然条件、历史、文化的不同,伴随着两国社会、经济的发展。“波士华”不仅是美国也是全球著名的城市群,是世界上规模最大,实力最强的城市群;“京津冀”虽然是中国当前及未来三大区域发展战略的实施区之一,但是目前整体上综合竞争力相对薄弱,处于城市群发展的初级阶段,在发展过程中,需要借鉴吸收美国“波士华”的发展经验。近40年间,为“京津冀”城市群产生与形成阶段,对比“京津冀”与“波士华”城市群形成与演化速度可以发现,“京津冀”要远远快于“波士华”城市群,与此相对应,“京津冀”城市化过程中衍生出一系列问题。比如：未能实现产业有效分工,产业结构趋同;生态环境承载能力较弱;交通网络化程度不高等。根据本文的分析结果,从城市群空间布局优化角度,对“京津冀”发展提出以下建议：
（1）核心城市“有机疏散”与主要城市的“重新集中”相结合,实施“双核心—多中心”的城市群发展战略
本文的“引力模型”潜能空间分布结果表明“京津冀”核心城市与主要城市间的引力潜能差异较大,这从某种程度上说明,北京以及天津的快速发展未能有效的带动“京津冀”整个地区的发展。通过中美2011年“三生”空间格局分布中可以看出,“京津冀”城市群城市功能定位并未实现有效分工协作,美国“波士华”城市群生产空间主要位于华盛顿,巴尔的摩与费城,而中国分布则各个城市都有,主要位于北京,天津。基于此,应该从空间上对核心城市无序的过度集中进行“有机疏散”,缓解空间压力,与此相配合,在主要城市范围内实行“重新集中”,进一步调整各城市功能定位,使城市群发展由单中心聚集的“星形结构”向“双核心—多中心”空间结构转变,进一步完善城镇网络,拓展城市发展空间,促进区域整体均衡发展。具体以北京与天津核心城市为主轴,唐山与保定为两翼,疏解核心大城市功能,调整产业布局,发展主要城市,增加城市密度,构建“京津冀”组合城市,实现优势互补与共同发展。
（2）强化城市土地生态建设
中国城市处于快速发展时期,受国家政策与经济发展的影响,多数呈现出“摊大饼”的城市空间布局,美国城市则注重城市生态绿地建设,生态绿地与地表覆被状况从一定程度上要优于中国城市。从本文的分析中可以看出,美国城市的生态用地要远远高于中国城市,同时,中国城市群生态不透水地表面积高于美国城市。“京津冀”城市群发展应该以城市环境容量为前提,保护缺水区域的植被和林地,发展城市生态绿地,改善城市地表覆盖状态。
（3）建设综合交通运输网络体系,实现空间重组
区域交通技术的发展带来了城市时空观念的更新,为地区空间结构调整带来新的可能。积极推进城际快速轨道网络建设,强化通道运载能力,为城市群空间结构的重新规划创造新的条件。具体需要实现“京津冀”区域交通运输网从“单中心放射式”向“双中心网络式”的转变。进一步,加强航空港、海港、信息港等交通通信枢纽与区域及城际现代化综合交通网络的有机联系,实现城市群空间上的重组。
本文从城市群空间结构特征视角对近40年中美两国城市群进行了对比研究,将不透水地表产品应用于城市群空间结构特征对比研究,这从一定程度上丰富了亚像元级不透水地表产品的应用范畴;同时,本文沿用“不透水地表景观”的概念,以不透水地表表征城市群主体景观,并结合遥感和地理信息技术,为城市群不透水地表时空变化研究提供了一个新的研究视角。研究的主要结论为：
（1）1972-2011年间,“京津冀”城市群处于快速发展时期,不透水地表呈现出快速蛙跳式扩张,而“波士华”较为稳定,不透水地表增长趋势缓慢。近40年间,为“京津冀”城市群产生,成型与完善阶段,“京津冀”城市群空间结构经历了城市孤立发展阶段、双核心城市群阶段、城市群组阶段以及城市群网络化阶段;而“波士华”城市群空间结构较为稳定,空间结构呈现出“点—轴”带状分布。“波士华”核心城市与主要城市间的引力潜能呈现出“齐头并进”的趋势;而“京津冀”核心城市与主要城市间的引力潜能差异较大。
（2）1972-2011年间,“京津冀”城市群处于快速发展时期,核心城市与主要城市不透水地表景观增长速度差异较大,与此对应不透水景观“高—高”聚集区变化幅度较大;“波士华”近40年不透水地表景观空间特征变化不大,“高—高”聚集区主要分布在波士顿、纽约、费城、巴尔的摩以及华盛顿等主要城市,空间上呈“点轴式带状”临海依次排开。北京不透水地表盖度“高—高”聚集区呈现出典型的团块状“摊大饼”形态,随着时间推移,北京“高—高”聚集区面积快速呈同心圆形状快速向四周蔓延;波士顿不透水地表景观空间关联度变化不大,不透水地表热点分布受到美国“田园城市”思想的影响,不透水地表盖度“高—高”聚集区呈现出一种“多中心集聚、分散成组”的态势。
（3）1991-2011年间,“京津冀”城市群“三生”用地中生态用地较为稳定,生产用地变化幅度较大,从61%减少为44%,主要表现为耕地大幅减少,相对应生活用地快速扩张,从28%增长为47%。“波士华”城市群“三生”用地变化为,生态用地从49%减少到39%,生活用地从35%扩张为51%,生产用地从17%减少为10%,2001年以后,“波士华”城市群“三生”用地较为稳定。“京津冀”生产、生活以及生态用地不透水地表面积占比均高于“波士华”城市群。
